Beschreibung

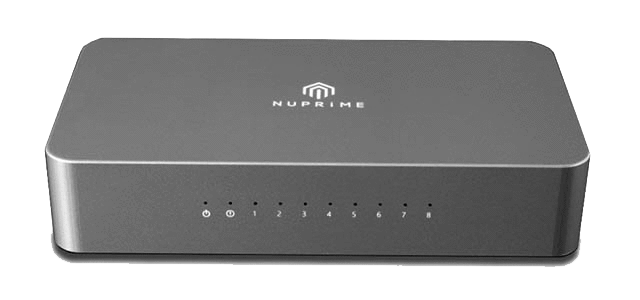

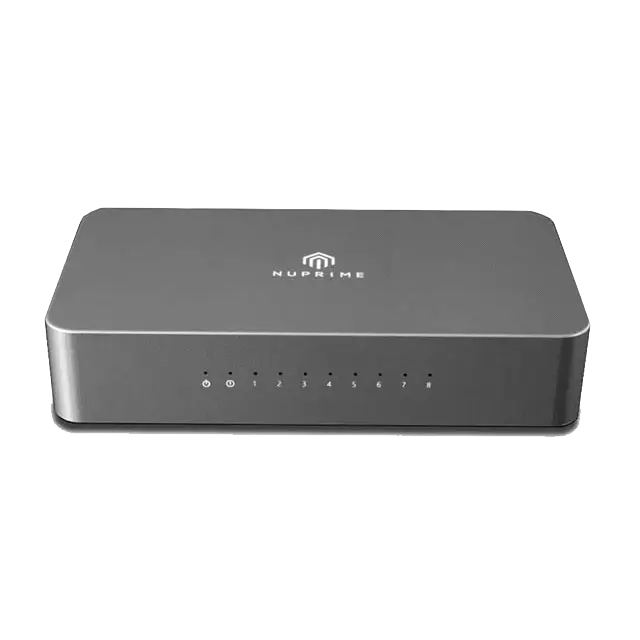

Der Omnia SW-8 ist ein High-End-Gigabit-Ethernet-Netzwerk-Switch mit 8 Ports, der die Netzwerkleistung durch Reduzierung des Signalrauschens verbessert.
Fehler im Netzwerk führen dazu, dass Datenpakete erneut gesendet werden und die Netzwerkleistung beeinträchtigt wird.
Der Omnia SW-8 reduziert das Rauschen von Schaltung und Stromversorgung und verwendet eine angepasste TCXO-Uhr, um ein genaues Netzwerksignal zu liefern welches eine stabile Musikdatenübertragung gewährleistet.
Die Klangqualität eines High-End-Audiosystems mit einem angeschlossenen Ethernet-Kabel wird ebenfalls geringfügig verbessert, wenn wir das Rauschen von Ethernet-Signalen reduzieren.
Eigenschaften:
- Acht AUDIO GRADE 100/1000 Base-T-Gigabit-Ethernet-Ports
- Überlegene Genauigkeit der Clock
- Kundenspezifischer Silent Angel Noise Absorber (SANA)
- Zwei Geräuschdämpfer für Hauptstromkreis
- Zwei Rauschisolatoren für die Taktgeneratorschaltung
- Netzteil für medizinische Zwecke
TCXO (Temperaturkompensierter Kristall Oszillator)
Das Herzstück von Omnia SW-8 ist ein kundenspezifischer TCXO mit einer extremen Genauigkeit von 0,1 ppm, viel höher als ein Standard-TCXO. Das Ergebnis ist ein genaueres Netzwerksignal und eine stabile Musikdatenübertragung.
Hauptplatine
Zwei elektrische Rauschunterdrückungskreise mit einer Rauschunterdrückungsrate von 17 dB für den Stromkreis.
Zwei elektrische Rauschisolationsschaltungen mit einer Rauschunterdrückungsrate von 20 dB für die Takterzeugungsschaltung.
Diese Rauschunterdrückungsschaltung sorgt dafür, dass Omnia SW-8 stabile Netzwerksignale erzeugt.
Hochdurchlässiger EMI-Absorber
Der Omnia SW-8 verwendet einen EMI-Absorber an der Innenseite des unteren Gehäuses, um das Schaltungsrauschen weiter zu reduzieren.
Ergebnis in Jitter-Verbesserung :
Die Qualität des Netzwerksignals von Nuprime ist 90% besser als die eines allgemeinen Switches bei Jitter-Messungen.
Normaler Home-Switch mit Jitter von 705ps
Omnia SW-8 Jitter ist viel geringer mit 369ps
- Interface: 8 x Audio Grade 100 / 1000 Base-T
- LED
- 1 x Power LED (Green)
- 1 x Alarm LED (Red)
- 8 x Port Status LEDs (Link / Activity)
- Main Clock Accuracy: 0.1 ppm at 25 °C
- EMI Absorber: Silent Angel Noise Absorber (SANA)
- Noise Isolator
- Main Power Circuit: 17.78 dB @ 100MHz x2
- Clock Gen. Circuit: 20.79 dB @ 100MHz x2
- Medical Grade Power Supply
- Aluminum case
- External Power: 5VDC at 1A Max. 5W. The power adaptor meets 2 X MOPP isolation regulation, which is highest level in medical grade, and has ultra low leakage current (<100μA)
- Product Dimension: 154.5mm x 85mm x 26mm
- Weight: 1.2 Kg (Gross Weight)
NuPrime licenses Omnia SW-8 from Thunder Data Co. Ltd., maker of Bonn N8. Omnia SW-8 differs from Bonn N8 with an upgraded low noise power supply and aluminum chassis.
Features
- Eight AUDIO GRADE 100 / 1000 Base-T Gigabit Ethernet Ports
- Superior main clock accuracy
- Customized Silent Angel Noise Absorber (SANA)
- Two noise isolator for main power circuit
- Two noise isolator for clock generator circuit
- Medical Grade power adaptor
Precise Control Of Clock Signal

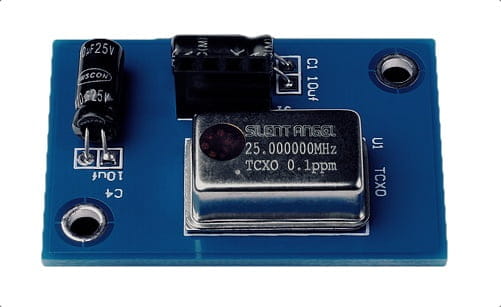

TCXO (Temperature Compensation crystal Oscillator)
The heart of Omnia SW-8 is a customized TCXO with an extreme accuracy of 0.1ppm, much higher than a standard TCXO. The result is a more accurate network signal and stable music data transmission.
Main Circuit Board
- Two electrical noise isolation circuits, with noise rejection rate 17dB, for power circuit.
- Two electrical noise isolation circuits, with noise rejection rate 20dB, for clock generation circuit.
- This noise isolation circuit ensures Omnia SW-8 to generate stable network signals.

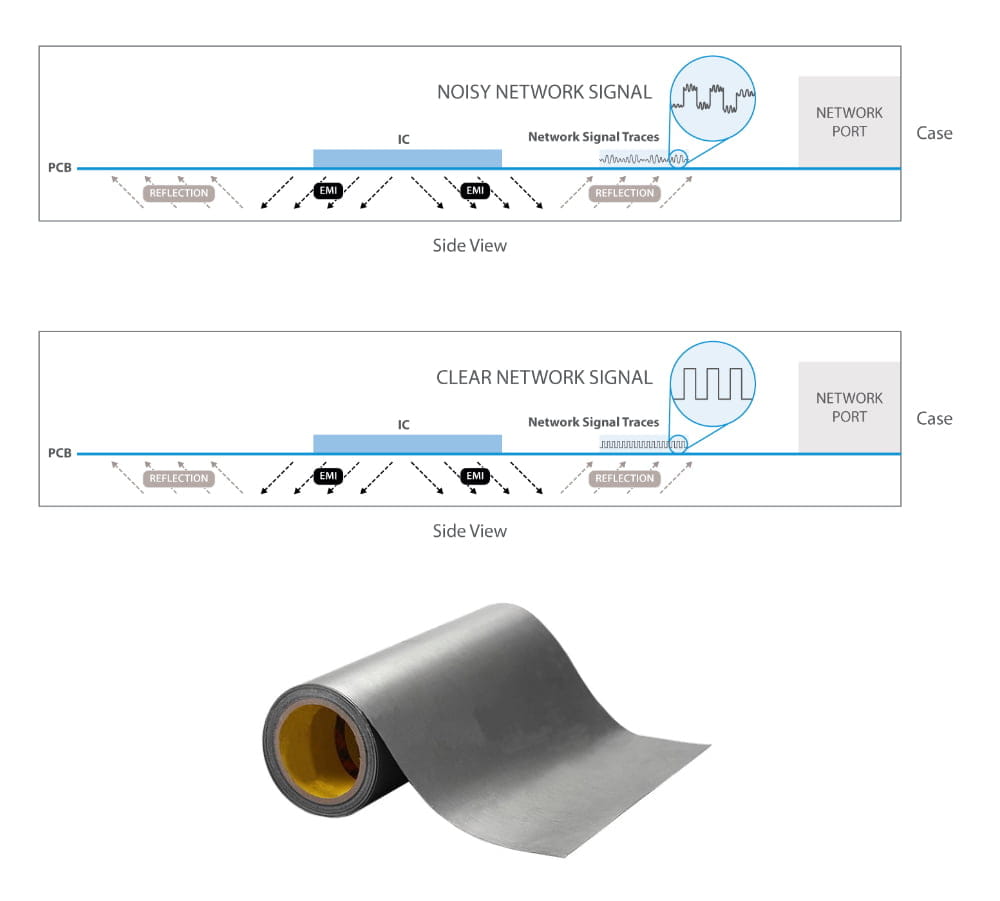

High Permeability EMI Absorber
The Omnia SW-8 utilizes EMI absorber at the inner side of the bottom case to further reduce circuit noise.
Result In Jitter Improvement
The quality of network signal from Omnia SW-8 is 90% better than that of a general switch in jitter measurements.

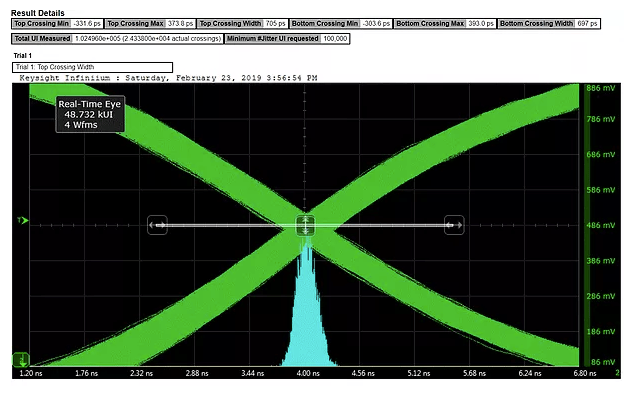

Regular Home Switches jitter is as high as 705 ps.

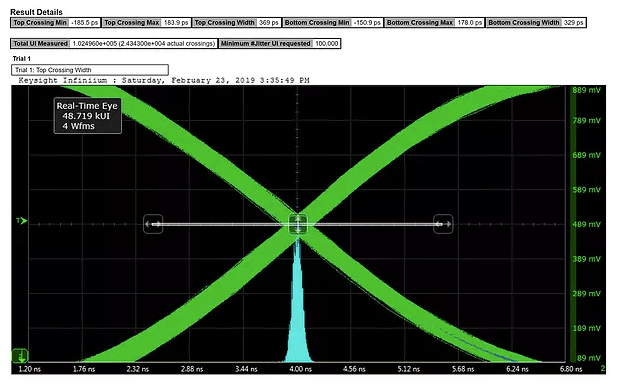

Omnia SW-8 jitter is much lower (369 ps)
Recommended Setup
For best performance, connect Omnia SW-8 to the router and all network audio components to Omnia SW-8.
