Beschreibung

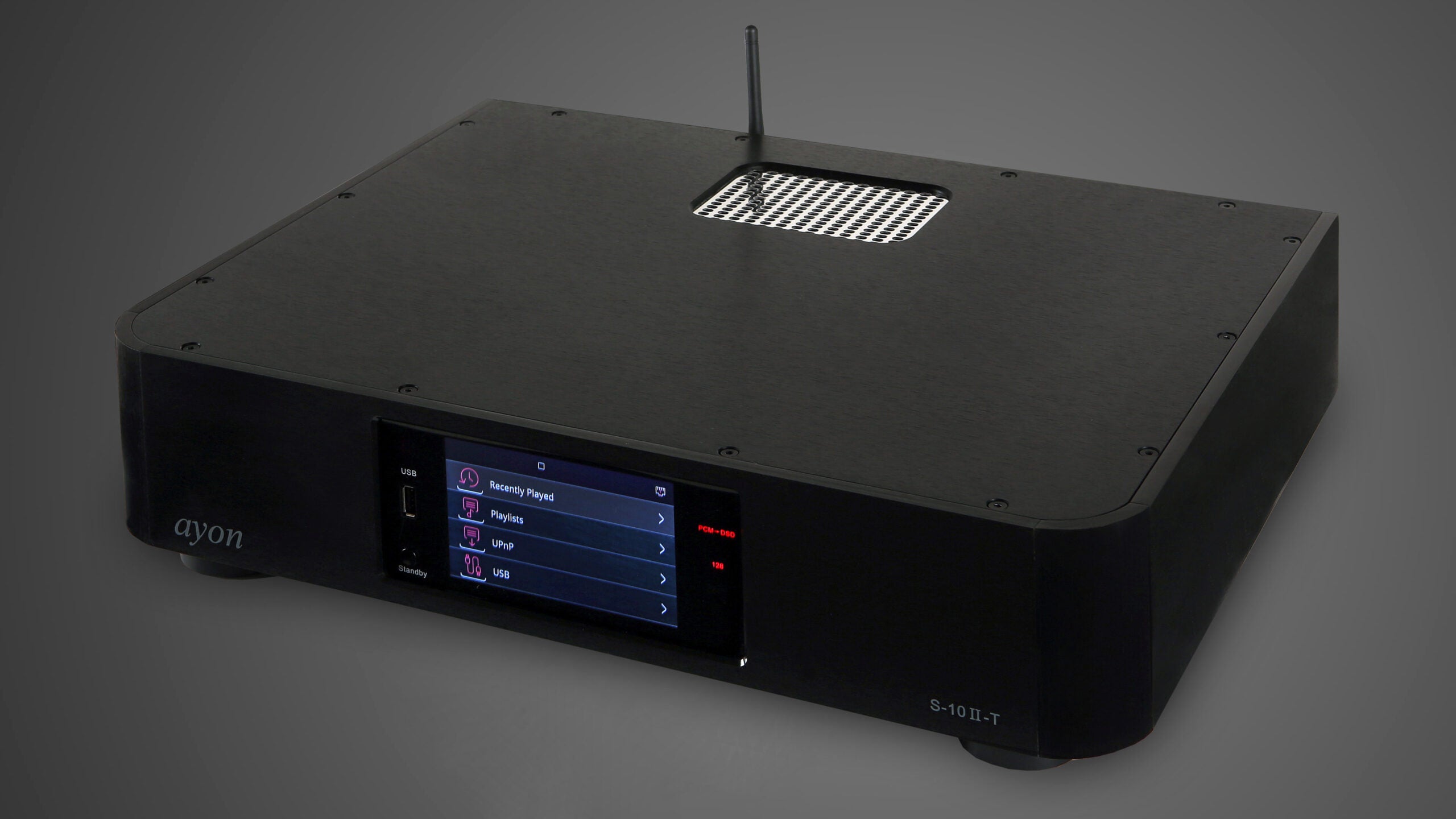

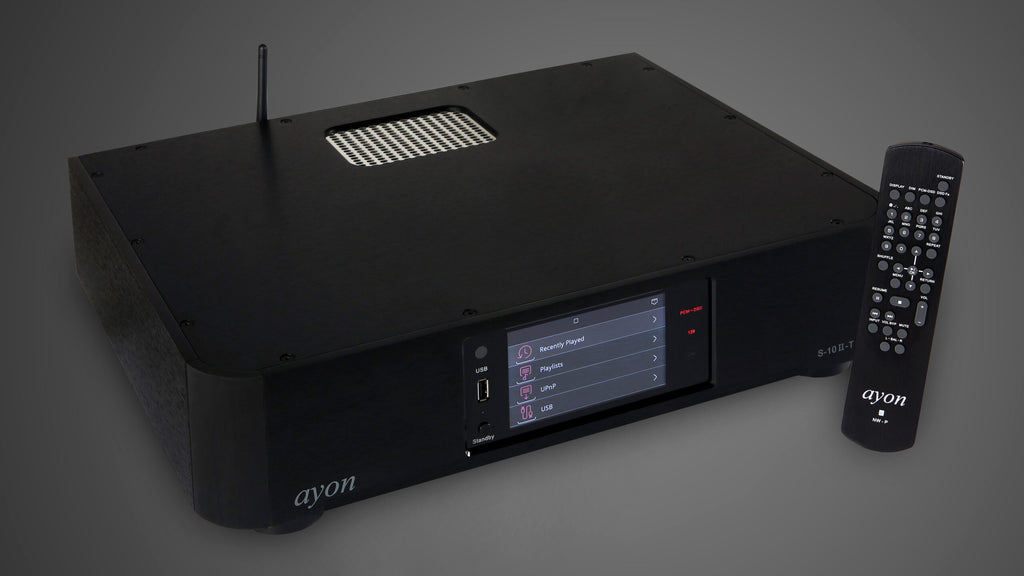

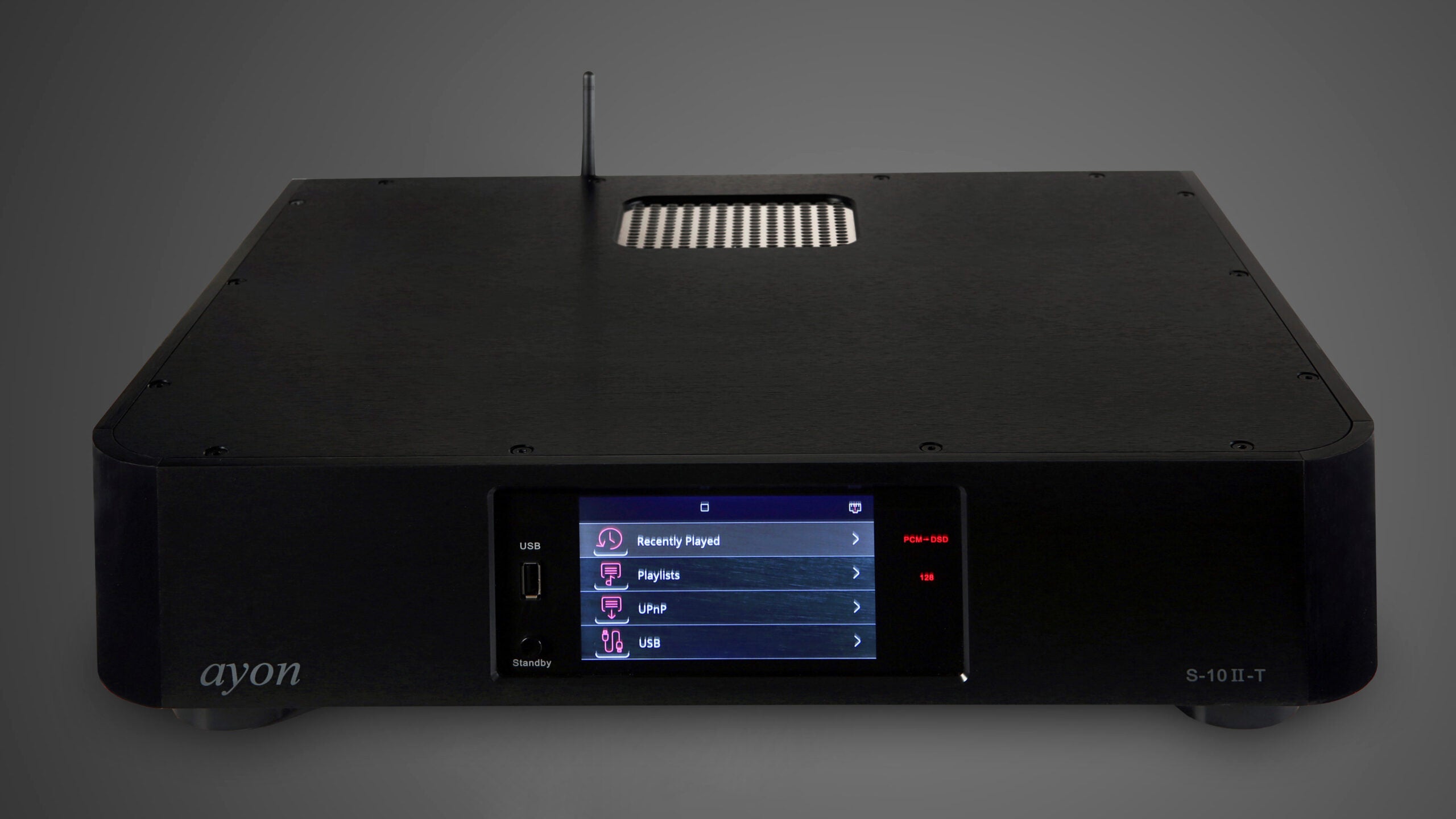

Der S 10 II-T ist ein herausragender neuer Network-Transport mit röhrengepufferter Digitalausgangsstufe, integriertem PCM-/DSD-Wandler und optionalem internem „Server“. Er lässt sich an jeden externen DAC oder CD-Player mit Digitaleingang anschließen. Zu seinen Funktionen zählen:
-
Netzwerk-Musikplayer
-
Computer-Wiedergabe
-
USB-Laufwerkswiedergabe
-
Skalierbare digitale Lautstärkeregelung
Besonderes Augenmerk lag auf der Stromversorgung und dem digitalen Ausgangssignal, da diese Schnittstelle maßgeblich dazu beiträgt, dem externen DAC die begehrten „analog-magischen“ Klangeigenschaften zu entlocken. Durch die Nutzung einer sogenannten „MHz-Röhre“ in der Digitalausgangsstufe vereint der S 10 II-T die Vorteile klassischer Röhrentechnik mit modernem Streaming – und eröffnet damit eine neue Klangdimension, weit über seine Gerätekategorie hinaus.
Signalweg
Wir sind überzeugt, dass die einfachsten Schaltungen mit dem kürzesten Signalweg den besten Klang liefern. Darum arbeiten unsere Vorstufen seit jeher in rein Class-A-Single-Ended-Topologie. Je kürzer der Weg, desto geringer die Gefahr klanglicher Verluste – selbst durch das Leiterbahnmaterial. Auf der völlig neu entwickelten Platine wurden die Kupferbahnen auf ein absolutes Minimum reduziert; das Ergebnis ist ein noch direkterer, verlustärmerer Signalfluss.
Netzwerk-Player
Bedienung & Streaming-Dienste
-
5-Zoll-QVGA-TFT-Display
-
Tidal, Qobuz, HiResAudio, Spotify, Airable
-
UPnP / DLNA
-
Ayon Controller-App für iOS & Android
Dateiformate & Anschlüsse
-
DSD (DIFF, DSF), WAV, FLAC, AIFF
-
Gigabit-Ethernet (RJ45) & WLAN
-
USB-A Eingang (Externe Festplatte / Stick)
-
USB-A Ausgang (PCM & DSD)
-
Digital-Ausgänge:
-
PCM – S/PDIF (RCA), AES/EBU (XLR), TosLink, BNC, I²S
-
DSD – 3 × BNC
-
-
PCM→DSD-Wandlung bis 256-fach (optional)
-
Optionaler integrierter Server (SSD, flexibel erweiterbar)
-
Skalierbare digitale Lautstärkeregelung
-
Logisch sequenzierter Soft-Start und Aufwärmfunktion
-
MHz-Röhre als Digital-Puffer
Stromversorgung
-
R-Core-Trafos, getrennt für Digitalsektion & Röhren
-
Hochgeschwindigkeits-Energieversorgung für Transienten
-
Acht separat stabilisierte Spannungsregler
-
Aufwändige Netzfiltration gegen HF-Störungen
-
Großzügig dimensionierte Siebkapazitäten
Bauteile
-
Selektion audiophiler Premium-Bauteile
-
Hochgeschwindigkeits-Folien- und Elektrolytkondensatoren
-
Goldkontakt-Röhrenfassungen und -Buchsen (RCA, BNC, XLR)
-
Goldplattierte Industrie-PCBs
Mechanik & Gehäuse
-
Massives, nicht-magnetisches Aluminiumgehäuse (gebürstet, anodisiert)
-
Resonanzabsorbierende Aluminium-Füße
Warum das wichtig ist
Die Verkürzung jeder Leitung, die Röhrenpufferung im Digitalausgang und die konsequent getrennte Stromversorgung minimieren Jitter, Rauschen und Verzerrungen. So erreicht der externe DAC jene „analog-magische“ Klangsignatur, für die Ayon bekannt ist – jetzt auch beim Streamen.
| Network-Player | Ayon S-10 II – T |
| Conversion rate | Up to 768kHz / 32 bit & DSD256 |
| Streamer | Stream Unlimited – Austria |
| Tube complement for S-10 II – T (Signature) | 2 x ECC84 (Triode) |
| Tube complement for S-10 II – T (standard ) | 1 x ECC84 (Triode) |
| Dynamic range | > 120dB |
| Volume control mode (digital) | Yes |
| Digital output | S/PDIF (RCA), AES/EBU, USB (PCM & DSD), I2S, BNC, TosLink |
| Digital output – DSD (optional) | 3 x BNC ( DSD-L, DSD-R, WCLK ) |
| Network inputs | RP-SMA plug Wi-Fi Aerial input (“wireless” network connection)
UTP RJ45 10/100Mbps socket (“wired” network connection) |
| S/N ratio | > 110 dB |
| Total correlated jitter | <5 picoseconds peak to peak |
| Power consumption | 25W |
| Dimension (Wide x Deep – incl. terminals x High – incl. feet) cm | 48 x 39 x 12 cm |
| Dimension – shipping carton | 60 x 50 x 25 cm |
| Weight, unit only | 12 kg |
| Weight (in shipping carton & incl. accessories) | 15 kg |
